विवरण:
ZX0802 एक लागत प्रभावी ब्लूटूथ एसओसी मॉड्यूल है, और टेलिंक चिपसेट को अपनाता है, यह पास मोड के माध्यम से डेटा स्थानांतरित करने के लिए यूएआरटी इंटरफ़ेस का समर्थन करता है, ग्राहक एटी कमांड के माध्यम से ब्लूटूथ मॉड्यूल पैरामीटर को भी कॉन्फ़िगर कर सकते हैं।
जांच भेजें
विवरण
जांच भेजें

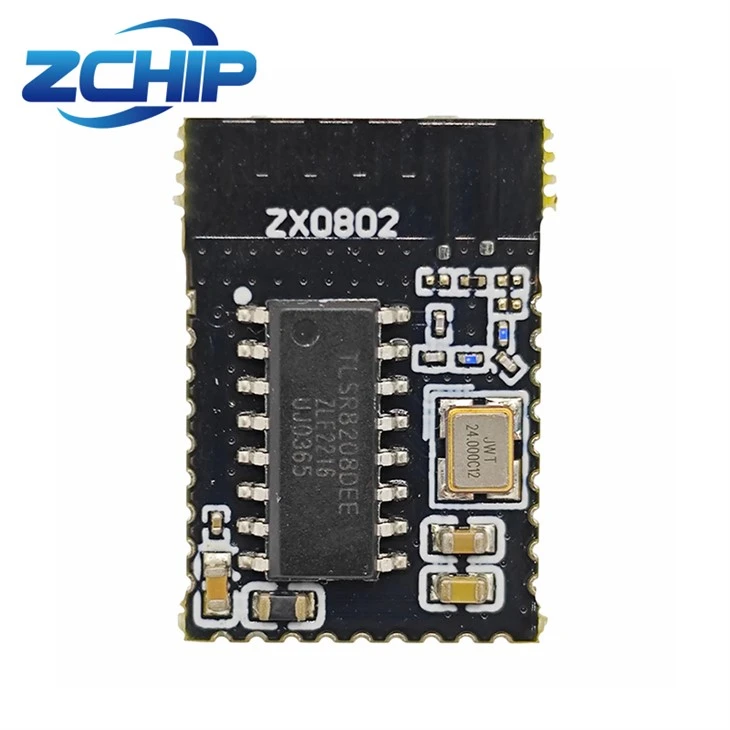

ZX0802 हांग्जो ज़ेक्सिन कम्युनिकेशन टेक्नोलॉजी कंपनी लिमिटेड द्वारा विकसित एक प्रकार का BLE कम - पावर मॉड्यूल है और इसमें एप्लिकेशन परिदृश्यों की एक विस्तृत श्रृंखला है।



ZX0802 एक लागत प्रभावी ब्लूटूथ एसओसी मॉड्यूल है, और टेलिंक चिपसेट को अपनाता है, यह पास मोड के माध्यम से डेटा स्थानांतरित करने के लिए यूएआरटी इंटरफ़ेस का समर्थन करता है, ग्राहक एटी कमांड के माध्यम से ब्लूटूथ मॉड्यूल पैरामीटर को भी कॉन्फ़िगर कर सकते हैं। यह पीसीबी एंटीना (डिफ़ॉल्ट संस्करण) को एकीकृत करता है और एक पैड (वैकल्पिक) के माध्यम से बाहरी एंटीना स्थापित करने का समर्थन करता है। इसका उपयोग मुख्य रूप से इंटरनेट ऑफ थिंग्स में डेटा संचार के लिए किया जाता है। समृद्ध परिधीय इंटरफेस के माध्यम से, डेटा संग्रह और नियंत्रण का एहसास करें।



product-312-459





ZX0802 ब्लूटूथ 5.3 और 2.4G डुअल - मोड IoT मॉड्यूल - अपनी स्मार्ट कनेक्टिविटी को तेज करें



उत्पाद अवलोकन

ZX0802, हांग्जो ज़ेक्सिन कम्युनिकेशन टेक्नोलॉजी द्वारा विकसित, संचार मॉड्यूल के माध्यम से एक अल्ट्रा {{1} कॉम्पैक्ट, उच्च {2} प्रदर्शन पास {{3} है। नवीनतम ब्लूटूथ 5.3 मानक का अनुपालन और मालिकाना 2.4G विकास का समर्थन करते हुए, इसे आपके IoT उत्पाद डिज़ाइन को सरल बनाने के लिए इंजीनियर किया गया है। एक शक्तिशाली MCU और समृद्ध I/O को एकीकृत करके, यह वायरलेस डेटा अधिग्रहण और नियंत्रण अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए विकास की जटिलता और समय को काफी कम कर देता है।



मुख्य विशेषताएं एवं लाभ



दोहरी -मोड वायरलेस कनेक्टिविटी

ब्लूटूथ 5.3 एलई:ब्लूटूथ अनुप्रयोगों के लिए कम बिजली की खपत, बढ़ी हुई रेंज और मजबूत कनेक्शन स्थिरता के लाभों का आनंद लें।

मालिकाना 2.4G प्रोटोकॉल:कस्टम समाधानों के लिए सुरक्षित, कम विलंबता संचार सक्षम करता है, एकाधिक डेटा दरों (1M/2M/250K/500Kbps) का समर्थन करता है।

सभी-में-एक डिज़ाइन, विकास को सरल बनाता है

उच्च-प्रदर्शन 32-बिट एमसीयू कोर:मॉड्यूल पर प्रसंस्करण शक्ति को एकीकृत करता है, जिससे कई अनुप्रयोगों में बाहरी माइक्रोकंट्रोलर की आवश्यकता समाप्त हो जाती है।

पर्याप्त मेमोरी:विशेषताएं 128KB फ़्लैश और 16KB SRAM, आपके एप्लिकेशन कोड और डेटा प्रबंधन के लिए पर्याप्त स्थान प्रदान करती हैं।

10 सभी -फ़ंक्शन I/O पिन:हार्डवेयर डिज़ाइन को सरल बनाते हुए विभिन्न सेंसर, एक्चुएटर्स और पेरिफेरल्स (जैसे, यूएआरटी, आई2सी, एसपीआई, पीडब्लूएम) को जोड़ने के लिए असाधारण लचीलापन प्रदान करता है।

सुपीरियर आरएफ प्रदर्शन और रेंज

+10dBm मैक्स ट्रांसमिट पावर:विस्तारित संचार रेंज के लिए मजबूत सिग्नल आउटपुट प्रदान करता है।

उच्च रिसीवर संवेदनशीलता:शोर वाले वातावरण में भी विश्वसनीय डेटा रिसेप्शन सुनिश्चित करते हुए -97dBm @1Mbps प्राप्त करता है।

दोहरी एंटीना विकल्प:ऑनबोर्ड उच्च प्रदर्शन वाले पीसीबी एंटीना के साथ आता है और अनुकूलित रेंज और सिग्नल की मजबूती के लिए बाहरी एंटीना का समर्थन करता है।

मजबूत और आसान-से-निर्माण

औद्योगिक ग्रेड तापमान रेंज:से विश्वसनीय रूप से संचालित होता है-40 डिग्री से +85 डिग्री, मांगलिक वातावरण के लिए उपयुक्त।

कॉम्पैक्ट और टिकाऊ फॉर्म फैक्टर:अति-छोटा12.9x19मिमीस्टैम्प {{0}होल पैकेज आसान और विश्वसनीय सोल्डरिंग सुनिश्चित करता है, जो स्थान की कमी वाले पीसीबी डिज़ाइनों के लिए आदर्श है।

RoHS अनुरूप:अंतर्राष्ट्रीय पर्यावरण मानकों को पूरा करते हुए, सीसा रहित प्रक्रियाओं से निर्मित।



ZX0802 Main Features



बीएलईकम ऊर्जा मॉड्यूलZX0802पिन आरेख इस प्रकार है:

product-554-476

ZX0802Application

BLE कम -पावर मॉड्यूल क्या है?



ब्लूटूथ लो एनर्जी मॉड्यूल (बीएलई) एक हार्डवेयर मॉड्यूल है जो बीएलई रेडियो फ्रीक्वेंसी चिप, एंटीना, प्रोटोकॉल स्टैक और आवश्यक परिधीय सर्किट को एकीकृत करता है। इसका मुख्य डिज़ाइन उद्देश्य बेहद कम बिजली खपत के साथ रुक-रुक कर और छोटी मात्रा में डेटा के साथ वायरलेस संचार संचालित करना है।



सरल शब्दों में, यह इंटरनेट ऑफ थिंग्स उपकरणों के लिए डिज़ाइन किए गए "ऊर्जा बचत करने वाले संदेशवाहक" की तरह है। यह अपना अधिकांश समय "सोने" में बिताता है और केवल तभी "जागता" है जब इसे डेटा भेजने या प्राप्त करने की आवश्यकता होती है। इसलिए, इसकी ऊर्जा खपत बेहद कम है, और एक बटन वाली बैटरी महीनों या वर्षों तक अपना संचालन बनाए रख सकती है।



अक्सर पूछे जाने वाले प्रश्न

प्रश्न: ब्लूटूथ लो एनर्जी कैसे प्राप्त करें?

उ: इस प्रकार उपयोगकर्ता इस सुविधा को सक्षम करते हैं:
1.सेटिंग्स > सुरक्षा और स्थान > स्थान पर जाएं।
2. जांचें कि स्थान चालू/बंद टॉगल चालू स्थिति में है।
3.मोड पर जाएं.
4. या तो उच्च सटीकता या बैटरी बचत मोड का चयन करें।

प्रश्न: ब्लूटूथ लो एनर्जी मॉड्यूल किस आकार का है?

ए: ब्लूटूथ कम ऊर्जा, बीएलई 4.2 मॉड्यूल। अल्ट्रा-छोटा आकार (10मिमी*11.9मिमी*1.7मिमी) GATT (केंद्रीय/परिधीय) UART इंटरफ़ेस का समर्थन करता है।

प्रश्न: मुझे कैसे पता चलेगा कि मेरे पास ब्लूटूथ कम ऊर्जा है?

उ: यह निर्धारित करने के लिए कि क्या कोई हेडसेट या ईयरबड एलई ऑडियो का समर्थन करता है, ब्लूटूथ एलई ऑडियो और/या टीएमएपी प्रोफ़ाइल के घोषित समर्थन को देखने के लिए निर्माता के विनिर्देशों की समीक्षा करें, या डिवाइस के निर्माता से संपर्क करें।
